①阀门电装分为水平安装和垂直安装2 种。在垂直安装时电机尾端在下方。在穿线套筒橡胶件密封失效时,腔体内的润滑油脂通过电缆出线口进入电机内腔易使绕组短路而烧坏电机。
②按jb 8528 - 1997 规定,电动装置的手轮转动方向应与输出轴转动方向一致,顺时针为关阀,逆时针为开阀。若电机实际转动方向与规定不符,则需更换三相电源的任意两相(对调即可) 。否则因反相,使保护措施失效造成电机损坏。
③由于阀门专用电机是高负载短时工作制。如果连续调试时间过长超过额定时间,导致电机发热损坏。

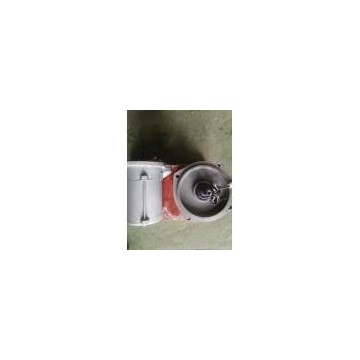

QB型电装电机
YQB56M2-4 YQB63M2-4 YQB63L2-4 YQB80M1-4 YQB80M2-4 YQB80L-4
QB型防爆电装电机
YBQB56M2-4 YBQB63M2-4 YBQB63L2-4 YBQB80M1-4 YBQB80M2-4 YBQB80L-4
专用电机使用环境
环境空气温度为-20~40℃
海拔不超过1000m
稳定电压为380V、660V
额定频率50Hz、60Hz
异步转速1440r/min
电动机定额是以短时工作制（S2）为基准的短时定额，其时限为10min，满压直接启动
电动机采用F级绝缘
阀门专用电机结构简介
电动机与阀门电动装置组装后外壳防护等级为IP54，特殊订货可达IP68.
电动机外壳材质，非防爆型采用不低于HT150
电动机结构及安装形式为IMB5，卧式安装机座不带底脚，端盖带凸缘。特殊订货也可提供其他安装形式的电动机
电动机有一个圆柱形轴伸，特殊订货也可提供双轴伸结构电动机
电动机定子绕组引出线经凸缘端面引出，特殊订货也可提供其他部位引出或带接线盒的电动机
电动机在轴贯通处设有骨架式油封
