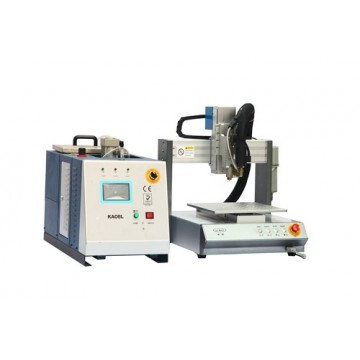

桌面型热熔胶自动点胶机
应用行业：
PCB电子零配件固定及保护、手机、笔记本外壳粘接、LCD玻璃、LED点胶、光学镜头点胶与封装、汽车零配件、五金零部件与粘接点胶等。
适用胶水：
适用于乐泰3542、富乐9646、3M 2665、ITW 94167等品牌热熔胶
技术参数：
|
型号 |
SEC-300EDN |
SEC-400EDN |
SEC-500EDN |
|
工作范围 |
300(X)╳300(Y)╳100(Z)mm |
400(X)╳400(Y)╳100(Z)mm |
500(X)╳500(Y)╳100(Z)mm |
|
外观尺寸 |
490(L)*528(W)*679(H)mm |
590(L)*628(W)*679(H)mm |
690(L)*728(W)*679(H)mm |
|
最大负载Y/Z |
7kg/3kg |
||
|
最大空移速度 |
400mm/sec(XY)/200mm/sec(Z) |
||
|
轴传动方式 |
步进马达+皮带+精密直线导 |
||
|
XYZ定位精度 |
±0.025mm |
||
|
解析度 |
0.01 |
||
|
程序储存容量 |
999个参数文件(每个文件65535点) |
||
|
操作系统 |
液晶面板/手持式编程器 |
||
|
马达系统 |
日本精密步进马达 |
||
|
运动模式 |
3轴点到点、连续直线、圆孤 |
||
|
扩展IO |
4输入/4输出 |
||
|
温控范围 |
0-180℃(±1℃) |
||
|
输入电源 |
AC220V 50/60Hz 0.9kw |
||
|
工作环境 |
温度0-40℃ 相对湿度20-90% |
||
|
重量 |
about 35kg |
about 45kg |
about 55kg |
主要配置：
|
名称 |
单位 |
数量 |
备注 |
|
马达 |
套 |
3 |
微步进马达 |
|
热熔胶加热装置 |
台 |
1 |
30ml |
|
热熔胶预热装置 |
套 |
1 |
30ml |
|
运动控制器 |
套 |
1 |
世椿智能 |
|
自动点胶机软件 |
套 |
1 |
世椿智能自主研发 |
|
精密点胶控制器 |
套 |
1 |
SEC-100T or SEC-200S |
工作原理 ：
热熔胶1：把30ml 热熔胶筒放置于专用加热器中 ， 使用点胶控制器将胶水压出 ， 三轴机械手完成点胶路径。
热熔胶2：把散装的热熔胶棒、颗粒放入热熔胶缸中，等待胶水完全融化，通过气泵或齿轮把胶水
压出，配合三轴机械手完成点胶动作。
产品特点:
◎ 中文手持式液晶屏操作，编程方便，易学易懂；
◎ 具有画点 , 线 , 面 , 弧 , 圆 . 不规则曲线连续补间等功能 ，实现任何 3D 非平面轨迹路径
◎ 卓越的示教功能。支持阵列、图形化浏览、三维椭圆、常用图形库插入、群组编辑等高级功能
◎ 超大容量 2G 高速 MiniSD 文件存储器，可存储 999 个点胶工艺文件
◎ 胶量大小粗细、涂胶速度、点胶时间、停胶时间皆可参数设定
◎ 配合专用点胶控制器， 出胶量稳定 ，断胶干净， 不漏滴胶
◎ 具自动防固化功能，有效防止胶水固化堵塞针头
◎ 具有胶水预热功能，大大缩短换胶时间
◎ 使用欧姆龙温控表控制温度，温度控制：±1℃
◎ 适用于乐泰3542、富乐9646、3M 2665、ITW 94167等品牌热熔胶
◎ 应用手机外壳，笔记本外壳粘接
