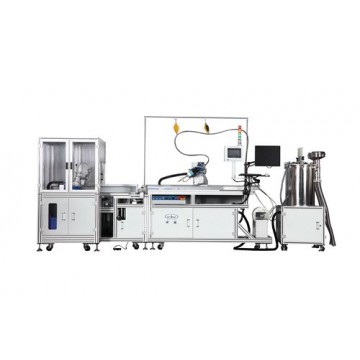

RO膜点胶装配生产线
技术参数：
|
型号 |
SEC-1880GL |
名称 |
Ro膜卷膜机 |
|
适用产品 |
1810 sieries-3313 sieries |
原料宽度 |
330mm（MAX） |
|
中心管上料方式 |
自动上料 |
下料方式 |
自动下料 |
|
行程 |
1300mm(X)*500mm(Y)*100mm(Z) |
混合方式 |
动态混合管，瞬间混合，清洗方便 |
|
最大速度 |
500mm/sec |
焊接方式 |
超声波焊接 |
|
解析度 |
0.01mm |
胶量控制系统 |
步进马达+齿轮泵/伺服马达+陶瓷活塞泵 |
|
重复精度 |
±0.025mm |
运动控制系统 |
PC+运动控制卡/PLC |
|
混合比例 |
1：1-5：1; 数字输入可调比例 |
RO最大直径 |
Ø100mm |
|
配比精度 |
±2% |
产能 |
90PCS/H（1812） |
|
注胶精度 |
±2% |
注胶速度 |
1～15g/sec;吐出量根据胶水比例范围调整 |
|
重量 |
约880kg |
功率 |
6.5KW |
|
尺寸 |
4350mm*2382mm*1638mm |
电源 |
220V 50HZ |
主要配置：
|
名称 |
单位 |
数量 |
备注 |
|
驱动电机 |
套 |
4 |
松下伺服电机 |
|
导布输送装置 |
套 |
1 |
磁粉制动器+气涨轴 |
|
超声波焊接机 |
套 |
1 |
品牌 |
|
导轨 |
套 |
5 |
台湾TBI/上银 |
|
工业电脑 |
套 |
1 |
研华工控机 |
|
显示器 |
台 |
1 |
戴尔 |
|
PLC 触摸屏 |
套 |
1 |
三菱PLC;威纶触摸屏 |
|
运动控制卡 |
套 |
1 |
世椿智能 |
|
气缸 |
套 |
1 |
SMC |
|
双液混合阀 |
套 |
1 |
根据胶水可选配静态或动态混合阀 |
|
高精度计量泵 |
套 |
2 |
根据胶水可选配齿轮泵或陶瓷活塞泵 |
|
计量马达 |
套 |
2 |
步进马达 |
|
储料桶 |
套 |
2 |
70L料桶 |
|
真空泵 |
套 |
1 |
6L真空泵 |
|
自动灌胶软件 |
套 |
1 |
世椿自主研发 |
机器性能：
1.采用气胀轴胀紧导流布，防止导流布打滑。
2.磁粉制动器制动导流布，导流布处于恒张力状态，使卷膜效果更好。
3.实现中心管自动上料，自动定位，自动识别上料是否到位状态，自动剔除上反中心管，并收集。
4.超声波自动焊接系统具有焊接速度快，焊接强度高、密封性好、无污染等优点，还可以识别并避开中心管上的集水排孔位置进行焊接。实现焊接自动化。
5.全自动点胶系统是通过XYZ三轴运动平台配备双液自动配比混合系统实现全自动的涂胶作业。
6.导流布的自动卷制切割系统—实现导流布的自动输送，焊接，卷制，切割的自动化。
7.胶带的自动卷制切割系统—实现胶带的自动贴合，输送，卷制，切割的自动化。
8.实现成品自动下料，具有料框是否放置检测功能及料满检测功能。
