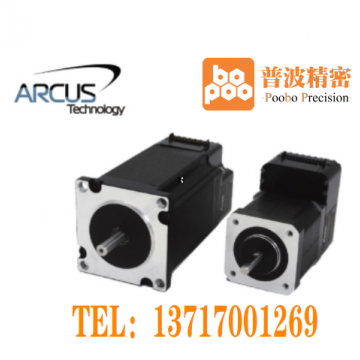

“ARCUS/一体式闭环步进电机DMX-K-SA-11-3”参数说明
| 类型： | 整合性电机 | 定子相数： | 二相 |
| 励磁方式： | 混合式（HB） | 工作方式： | 三相双拍 |
| 型号： | DMX-k-SA-11/17/23-2/3 | 规格： | DMX-k-SA |
| 尺寸： | 28mm |
“ARCUS/一体式闭环步进电机DMX-K-SA-11-3”详细介绍
简介

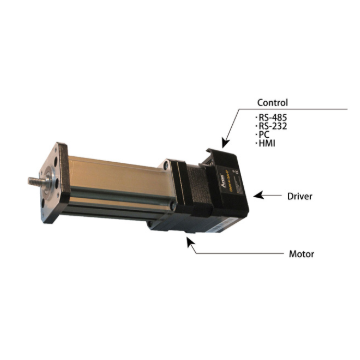

DMX-K-SA 是ALL IN ONE 的整合型马达套件，它将所有的运动控制整合在
一起。
DMX-K-SA 的通讯方式有RS-232和RS-485，它可以单机运作。
函式库的范例可以协助软体开发。
特性
DMX-K-SA-17/23
-RS-485＋RS-232 ASCII communication
9600，19200，38400，57600，115200 bps
-A/B/Z 不同的编码器输入
步进闭回路控制（定位确认）
-光隔离输入/输出
6输入（高速位置锁存输入捕捉）
3输出（位置同步输出）
＋Limit/-Limit/Home 输入
-复归的程序
Home input only（高速）
Home input only（高速加低速）
Limit only
Z-index encoder channel only
Home input 加Z index encoder channel
-S 曲缐或梯形加速曲缐控制
-On-the-fly 变速
-1000 line 的增量编码器（**可达到四倍频）
-步进驱动
12~35伏直流电
电流设定**2.5安培（峰值电流）
微步进16分割（固定的）
支援**脉冲为400 KHz
-步进马达
型号为17/23的马达，有不同的高度尺寸
步进角1.8度
电力规格和温度的规格
电力需求
电压调节：12伏至35伏
电流（Max）：2.5安培（峰值电流）
温度额定值
操作温度：摄氏0度至摄氏70度
储存温度：摄氏零下55度至摄氏150度
根据元件的等级
数位输入
方式：光隔离NPN 输入
光隔离器电源：12伏至24伏直流电
半导体**正向电流：45毫安
包含limit、home、latch
数位输出
方式：光隔离NPN 输出
光隔离器电源：24伏直流电
直流电电源之最大电流：90毫安
须具备一个限流电阻
DMX-K-SA 是ALL IN ONE 的整合型马达套件，它将所有的运动控制整合在
一起。
DMX-K-SA 的通讯方式有RS-232和RS-485，它可以单机运作。
函式库的范例可以协助软体开发。
特性
DMX-K-SA-17/23
-RS-485＋RS-232 ASCII communication
9600，19200，38400，57600，115200 bps
-A/B/Z 不同的编码器输入
步进闭回路控制（定位确认）
-光隔离输入/输出
6输入（高速位置锁存输入捕捉）
3输出（位置同步输出）
＋Limit/-Limit/Home 输入
-复归的程序
Home input only（高速）
Home input only（高速加低速）
Limit only
Z-index encoder channel only
Home input 加Z index encoder channel
-S 曲缐或梯形加速曲缐控制
-On-the-fly 变速
-1000 line 的增量编码器（**可达到四倍频）
-步进驱动
12~35伏直流电
电流设定**2.5安培（峰值电流）
微步进16分割（固定的）
支援**脉冲为400 KHz
-步进马达
型号为17/23的马达，有不同的高度尺寸
步进角1.8度
电力规格和温度的规格
电力需求
电压调节：12伏至35伏
电流（Max）：2.5安培（峰值电流）
温度额定值
操作温度：摄氏0度至摄氏70度
储存温度：摄氏零下55度至摄氏150度
根据元件的等级
数位输入
方式：光隔离NPN 输入
光隔离器电源：12伏至24伏直流电
半导体**正向电流：45毫安
包含limit、home、latch
数位输出
方式：光隔离NPN 输出
光隔离器电源：24伏直流电
直流电电源之最大电流：90毫安
须具备一个限流电阻
