【简单介绍】

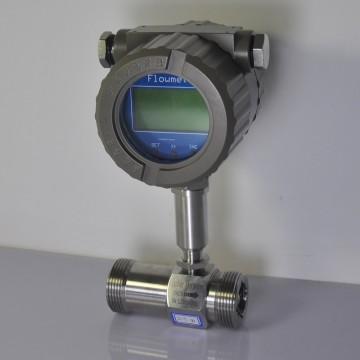

LWGY-10,LWGY-15,LWGY-20涡轮流量计引和容积式流量计、科里奥利质量流量计称为流量计中三类重复性、精度的产品,LWGY-10,LWGY-15,LWGY-20涡轮流量计作为十大类型流量计之一,其产品已发展为多品种、多系列批量生产的规模。
【详细说明】
LWGY-10,LWGY-15,LWGY-20涡轮流量计引和容积式流量计、科里奥利质量流量计称为流量计中三类重复性、精度的产品,LWGY-10,LWGY-15,LWGY-20涡轮流量计作为十大类型流量计之一,其产品已发展为多品种、多系列批量生产的规模。
LWGY-10,LWGY-15,LWGY-20涡轮流量计在欧洲和美国涡轮流量计是继孔板流量计之后的第二个法定天然气流量计，已经发展为多品种、全系列，多规格，批量生产规模的天然气流量计。标准规范亦十分完备，但亦有不足之处：对测量介质洁净度要求较高，使用期限受到限制。不过据国外使用部门称：曾对240台使用8~15年的流量计进行周期检定，发现仪表准确度的偏移仍在规定范围内。另外，LWGY-10,LWGY-15,LWGY-20涡轮流量计采用一种高效整流作用的整流器与涡轮流量传感器耦合成结构一体化的气体涡轮流量计，在上游侧阻流件为弯头或有半开截止阀条件下，只需要2D直管段长度，对于城市用安装空间窄小的，它是很突出的特点。
LWGY-10,LWGY-15,LWGY-20涡轮流量计计用途
LWGY-10,LWGY-15,LWGY-20涡轮流量计是一种速度式仪表，它具有精度高，重复性好，结构简单，运动部件少，耐高压，测量范围宽，体积小，重量轻，压力损失小，维修方便等优点，用于封闭管道中测量低粘度气体的体积流量和总量。LWGY-10,LWGY-15,LWGY-20涡轮流量计在石油，化工，冶金，城市燃气管网等行业中具有广泛的使用价值。 涡轮流量计的口径、精度与流量参数：
|
公称通径DN |
流量范围m3/h |
流体温度℃ |
公称压力PN |
环境温度℃ |
相对湿度% |
最大压力损失MPa |
|
||||
|
基本误差 |
基本误差 |
基本误差 |
|
|
|
|
|
||||
|
下限 |
上限 |
下限 |
上限 |
下限 |
上限 |
|
|
||||
|
2A |
? |
? |
? |
? |
0.03 |
0.15 |
|
6.3 16 25 40 |
|
|
0.15 |
|
4A |
? |
? |
? |
? |
0.04 |
0.25 |
0.12 |
|
|
|
|
|
6A |
? |
? |
? |
? |
0.1 |
0.6 |
0.08 |
|
|
|
|
|
10A |
? |
? |
? |
? |
0.2 |
1.2 |
0.05 |
|
|
|
|
|
15A |
? |
? |
0.6 |
4 |
0.6 |
6 |
0.035 |
|
|
|
|
|
25A |
? |
? |
1.6 |
10 |
1 |
10 |
|
|
|
|
|
|
40A |
? |
? |
3 |
20 |
2 |
20 |
2.5 |
|
|
|
|
|
40B |
2 |
20 |
2 |
20 |
? |
? |
|
|
|
|
|
|
50A |
? |
? |
6 |
40 |
4 |
40 |
|
|
|
|
|
|
50B |
4 |
40 |
4 |
40 |
? |
? |
|
|
|
|
|
|
80A |
? |
? |
16 |
100 |
10 |
100 |
|
|
|
|
|
|
80B |
10 |
100 |
10 |
100 |
? |
? |
|
|
|
|
|
|
100A |
? |
? |
25 |
160 |
20 |
200 |
1.6或2.5 |
|
|
|
|
|
100B |
20 |
200 |
20 |
200 |
? |
? |
|
|
|
|
|
|
150A |
? |
? |
50 |
300 |
40 |
400 |
|
|
|
|
|
|
150B |
44 |
400 |
40 |
400 |
? |
? |
|
|
|
|
|
|
200A |
? |
? |
100 |
600 |
80 |
800 |
|
|
|
|
|
|
250A |
? |
? |
160 |
1000 |
120 |
1200 |
1.6 |
|
|
|
|
|
300A |
? |
? |
260 |
1600 |
180 |
1800 |
|
|
|
|
|
LWGY-10,LWGY-15,LWGY-20涡轮流量计选型表
|
型 号 |
说 明 |
|
|
|
LWGY─ |
□ |
/□ |
/□ |
|
4 |
4mm，标准量程0.04～0.25m/h，宽量程为0.04～0.4m/h |
|
|
|
6 |
6mm，标准量程0.1～0.6m/h，宽量轮为0.06～0.6m/h |
|
|
|
10 |
10mm，标准量程0.2～1.2m/h，宽量程为0.15～1.5m/h |
|
|
|
15 |
15mm，标准量程0.6～6m/h宽量程为0.4～8m/h |
|
|
|
20 |
20mm，标准量程0.8～8m/h，宽量程为0.4～8m/h |
|
|
|
25 |
25mm，标准量程1～10m/h，宽量程为0.5～10m/h |
|
|
|
32 |
32mm，标准量程1.5～15m/h，宽量程为0.8～15m/h |
|
|
|
40 |
40mm，标准量程2～20m/h，宽量程为1～20m/h |
|
|
|
50 |
50mm，标准量程4～40m/h，宽量程为2～40m/h |
|
|
|
65 |
65mm，标准量程7～70m/h，宽量程为4～70m/h |
|
|
|
80 |
80mm，标准量程10～100m/h，宽量程为5～100m/h |
|
|
|
100 |
100mm，标准量程20～200m/h，宽量程为10～200m/h |
|
|
|
125 |
125mm，标准量程25～250m/h，宽量程为13～250m/h |
|
|
|
150 |
150mm，标准量程30～300m/h，宽量程为15～300m/h |
|
|
|
200 |
200mm，标准量程80～800m/h，宽量程为40～800m/h |
|
|
|
类型 |
B |
电池供电现场显示型 |
|
|
C |
现场显示/4～20mA 两线制电流输出 |
|
|
|
C1 |
现场显示/RS485通讯协议 |
|
|
|
C2 |
现场显示/HART通讯协议 |
|
|
|
精度等级 |
05 |
精度0.5级 |
|
|
10 |
精度1.0级 |
|
|
|
涡 轮 |
W |
宽量程涡轮 |
|
|
S |
标准涡轮 |
|
|
|
材 质 |
S |
304不锈钢 |
|
|
L |
316（L）不锈钢 |
|
|
|
防爆 |
E |
防爆型 （防爆等级：ExdⅡBT6） |
|
|
压力等级 |
N |
常规 （参照表2） |
|
|
H（x） |
高压 （参照表2） |
|
|
LWGY-10,LWGY-15,LWGY-20涡轮流量计注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（FL）”
LWGY-10,LWGY-15,LWGY-20涡轮流量计引和容积式流量计、科里奥利质量流量计称为流量计中三类重复性、精度的产品,LWGY-10,LWGY-15,LWGY-20涡轮流量计作为十大类型流量计之一,其产品已发展为多品种、多系列批量生产的规模。
我公司长期提供【供应LWGY-10,LWGY-15,LWGY-20涡轮流量计】,价格低廉，如果您对我们的【供应LWGY-10,LWGY-15,LWGY-20涡轮流量计】广州迪川仪器仪表有限公司
