一、概述

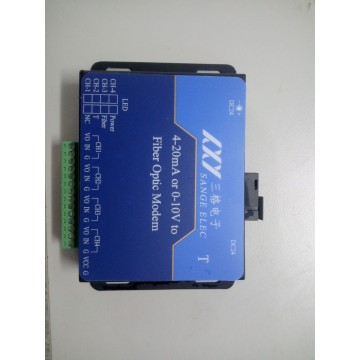

天津三格电子的MS_F155_AM是将4-20mA电流或者0-10V电压转为光纤信号的模块，分为发送和接收两个设备。发送模块将电流或者电压信号转变为光信号，通过光纤传输，接收端将光信号还原为电流或者电压信号。可以延长通信距离，最远可以达到20公里到40公里。采用光信号传输，模块有很好的抗电磁干扰能力。专用的光纤通信芯片设计电路，使数据通信稳定可靠，可用于比较恶劣的工矿环境。提供了优良的EMI/RFT特性。4路模拟量输入信号，可以任意定制为电流量或者电压量。接线方式可以使四线制、二线制、三线制。
二、规格与特性
电源：电源供电，24V直流电源。
接口：发送端4路模拟量输入，接收端4路模拟量输出。（模拟输入输出接口接线方法请参与下面的接线说明）
传输速率：光纤155M；
AD精度：12位
AD采样率：20KHz
DA精度：12位
通信距离：多模可以达到2000米，单模可以达到20-40公里。
光纤：SC、LC可选口，单模，单双纤可选，1310nm、1550nm可选。
保护：15KV静电保护，1600W浪涌保护
环境温度：-40---60°C
存储温、湿度：-20---50°C 5%---90%
体积：长80mm 宽60mm 高25mm
四、LED指示灯
CH_1_LED：亮表示通道1有模拟信号接入；
CH_2_LED：亮表示通道2有模拟信号接入；
CH_3_LED：亮表示通道3有模拟信号接入；
CH_4_LED：亮表示通道4有模拟信号接入；
T_LED：亮为电流输入终端（即光纤发送端），灭为电流输出终端（即光纤接收端）；
Fiber_LED：亮为光纤连接正常。灭为光纤断开；
(R端会亮 T端不会亮)
Power_LED：电源指示灯；
五、光纤参数
单模、SC口（可选择其他接口，LC FC等）、单双纤可选，波长1310nm。
六、装修清单
注意：发送和接收是一对。发送端设备面板带T，接收带R,不要连错了线，会导致烧毁板卡。
输出端电源和输出端接的仪表不能共用一个电源，不能共地。
七、注意事项
光纤与光模块不用时候应该用注意防潮、防尘。
