产品基本参数
天津三格电子的Profibus_DP转Modbus总线桥模块支持标准的profibus协议，可接入多种组态软件和PLC中。可以将支持标准modbus协议的设备(主机/从机)接入profibus总线系统中。产品工作电压范围DC7-DC30V。内置隔离和浪涌保护电路，可长时间运行于工控现场。Profibus接口波特率自适应，最高支持12Mbps。
|
工作电压 |
DC7-30V |
|||
|
接口电器特性 |
隔离电压2500V，可承受500W 1000us浪涌 |
|||
|
Profibus |
接口形式 |
端子接线 或 DB9式 |
||
|
工作方式 |
Profibus DP 从机 |
|||
|
传输距离 |

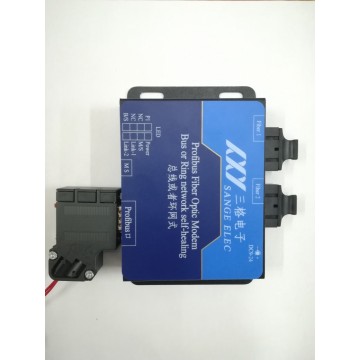

与实际速率有关，可配套本公司 Profibus转光纤模块做通信延长 |
|||
|
通信速率 |
9600-12M bps |
|||
|
输入/输出范围 |
Max Input Bytes ≤244 Byte Max Output Bytes ≤244 Byte |
|||
|
Modbus |
接口形式 |
端子接线 |
||
|
功能码 |
主机模式 |
RTU命令号01、02、03、04、05、06、15、16 |
||
|
从机模式 |
RTU命令号03、04、06、16 |
|||
|
传输距离 |
与实际速率有关，可配套本公司 RS485转光纤模块做通信延长 |
|||
|
通信速率 |
1200-115200 bps |
|||
|
外形尺寸 |
103*53*26mm |
|||
|
安装方式 |
标准U型导轨安装 |
|||
主要参数如下表：
硬件接口说明
（1）、模块地址设置
模块内置有8位拨码开关（低7位有效），用于设置本模块Profibus地址。每一位拨到ON位置表示1，拨到OFF位置表示0。地址用二进制数表示。例如模块地址设置为9，则第一位和第四位拨到ON 其他位拨到OFF。模块出厂默认地址设置为8.
（2）、模块端子接口说明
|
GND |
地 |
|
VCC |
电源输入口 DC7-30V |
|
GND |
地 |
|
GND |
地 |
|
RS232T |
RS232数据的发送口 |
|
RS232R |
RS232数据的接收口 |
|
RS485B |
RS485接口的负端 |
|
RS485A |
RS485接口的正端 |
|
DP_A |
Profibus DP口的负端 |
|
DP_B |
Profibus DP口的正端 |
|
Profibus DP |
标准DB9接口，用于接入profibus总线 |
（3）、模块指示灯说明
|
POWER |
电源指示灯 |
|
SYS |
初始化完成指示灯 |
|
MODBUS |
Modbus数据接收指示灯 |
|
DP DATA |
Profibus数据交换指示灯 |
组态参数设置说明
本模块modbus接口可以工作在主机模式或从机模式，两种模式分别有相应的GSD文件。主机模式GSD文件名为：MDP_01.GSD。从机模式GSD文件名为：SDP_01.GSD。对于两种不同工作模式的组态以下分别介绍
一、模块modbus接口工作在主机模式
Modbus主机模式下可以支持的命令为01、02、03、04、05、06、15、16。Modbus主机工作模式下，模块可以访问多台modbus从机，模块通过命令轮询访问的方式与各个从机通信。如模块发送3号请求数据命令，到从机应答完成，这样一个命令周期称为一个命令组，模块可以最大支持15个这样的命令组，每组命令的具体参数在下面会具体讲解。
在组态产品前需要先安装对应的MDP_01.GSD文件。安装完后可以在总线中添加模块Modbus_M-Profibus DP。
