型号：SG_HART_Modbus
- 功能说明
天津三格电子的HART转Modbus模块实现将HART信号中的数字信号转换为符合Modbus RTU/ASCII标准的RS485信号和RS232信号，实现仪表的数据读取功能。
- 主要技术指标
|
技术参数 |
描述 |
|
供电及功耗 |
7-24V电压供电，功耗小于1500mW |
|
输入信号 |
HART总线信号 |
|
处理器 |
32位ARM处理器 |
|
输出接口 |
1路RS485 (RS485-A1,RS495-B1) 1路RS232 (RS232-T,RS232-R) RS485-A2,RS495-B2 保留没有用 需要可以提出定制。 |
|
测试软件 |
提供专用测试软件，以及计算机编程的例程 |
|
接入仪表数量 |
最多接入8路 HART |
|
通信速率 |
1200bps，2400bps，4800bps，9600bps，19200 bps，38400bps，57600bps，115200bps，通过串口软件配置。 |
|
通信协议 |
Modbus RTU/Modbus ASCII，通过串口软件配置 |
|
保护 |
防雷击、静电、浪涌保护电路 |
|
安装 |
导轨安装 |

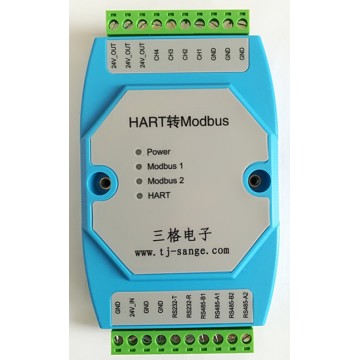

- 接线方法以及指示灯
24V-IN:供电端口，7-24V都可以。
RS232-T，RS232-R，GND：一路串口。
RS485-A1、RS485-B1：一路RS485，RS485-A1是RS485+，RS485-B1是RS485-。可以和计算机或者处理器通信。
24V-OUT：是电源输出端口，输出电压和24V-IN大小一样，假如需要给仪表24V供电，则24V-IN就需要输入24V。
CH1-4:是信号输入端口，接入HART仪表。
Power灯:电源灯.
Modbus1灯:是485_1通信指示灯，当有485数据通信时刻，灯闪烁。
Modbus2灯:是485_2通信指示灯，保留不用。
- 测试软件
该软件主要为了用户调试本公司生产的HART转Modbus转换器，也可以测试、配置HART仪表。如图1：
第一步，第一栏菜单选择系统参数，配置转换器模块通信参数。第一栏串口参数是转换器是转换器的232口的通信参数。配置完成，点击打开串口。
第二步：工作方式选择。是指配置本转换器的工作方式。模块工作方式有Modbus-HART方式、透明工作方式。
Modbus-HART方式传输到计算机的数据格式是Modbus，符合Modbus协议规范。下面Modbus模式分为RTU、ASCII两种模式。Modbus波特率是指485通信速率，可以根据需要选择。
透明工作方式是指把读取的HART直接变为485数据上传计算机。假如选择透明工作方式，则点击界面首行，进入该方式。
透明工作方式参见图2。
第一步：HART地址是指HART仪表地址，这个地址是配置到仪表内的，必须记住这个地址。HART工作模式和前导符可以默认配置。
HART基本参数是指HART仪表参数，点击可以读取。HART实时数据是仪表内部数据，注意要去读这个数据，必须先读取一次HART基本参数。
HART地址设置可以改变仪表地址，也必须先读取一次HART基本参数，在设置参数。（假如需要配置仪表地址，则接入一台HART仪表到本转换器，先点击仪表参数查询，然后输入仪表地址，点击设置。仪表地址设置为0，则转换器只能接一台仪表，其他地址1-15，则一台转换器可以接8台仪表）
采用Modbus-HART方式参见图3。Modbus丛机地址是指本转换器地址，这个可以自行配置1-255.。仪表号是指仪表地址，点击查询，则计算机软件会不断自己读取仪表参数。
|
Modbus寄存器地址 |
描述 |
数据1 |
数据2 |
数据3 |
数据4 |
数据5 |
|
0x00100 |
Hart1仪表数据 |
电流 |
V1 |
V2 |
V3 |
V4 |
|
0x0010A |
Hart2仪表数据 |
电流 |
V1 |
V2 |
V3 |
V4 |
|
0x00114 |
Hart3仪表数据 |
电流 |
V1 |
V2 |
V3 |
V4 |
|
0x0011E |
Hart4仪表数据 |
电流 |
V1 |
V2 |
V3 |
V4 |
|
0x00128 |
Hart5仪表数据 |
电流 |
V1 |
V2 |
V3 |
V4 |
|
0x00132 |
Hart6仪表数据 |
电流 |
V1 |
V2 |
V3 |
V4 |
|
0x0013C |
Hart7仪表数据 |
电流 |
V1 |
V2 |
V3 |
V4 |
|
.… |
Hart.…仪表数据 |
电流 |
V1 |
V2 |
V3 |
V4 |
- 数据寄存器地址
每个HART仪表有一个地址，为0-15，这个地址要预先配置到仪表内部。每个仪表有五个数据，这些数据对应到Modbus寄存器地址。
- 附件
编写计算机可以向厂家索取相关的计算机软件例程和函数，便于二次开发本转换器，用于自己的系统。
