一、概述

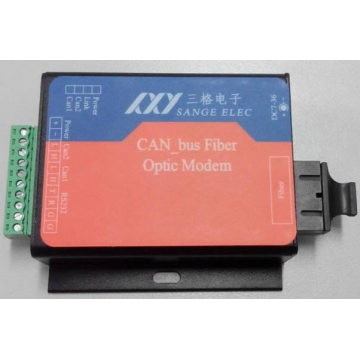

天津三格电子的MS_F155-LC是将总线式CAN总线转为光纤的模块，可以延长CAN bus通信距离，最远可以达到20公里到40公里。采用光信号传输，模块有很好的抗电磁干扰能力。专用的光纤通信芯片设计电路，使数据通信稳定可靠，可用于比较恶劣的工矿环境。CAN信号的传输速率为100Kbps，可以总线式布线，也可以环网布线。
CAN总线布线方便，CAN口设备一般都是接成总线模式，本产品将工业现场的CAN导线替换为光纤，延长通信距离，提高产品稳定性。
光通讯中光纤双环网自愈是一种有效的高可靠通讯方式。该产品主用实现CAN设备，在一对光纤环网(主环\\备环)上互相通讯，正常通讯时，备环处于备份状态；当主环光纤故障时，备环立即启动工作，当主环故障消失时，备环立即切换，恢复备份状态，而主环恢复工作状态。光纤故障检测、主环、备环均由双环自愈光纤Modem自动完成，无需人工干预。级联方式支持0-500Kbps的任意速率，环网方式速率低于115200bps。光纤接口FC\\SC\\ST任选，由于采用光纤传输介质，可以在雷电、浪涌、电磁干扰等恶劣的工业环境下安全、高速、长距离通讯。同时省去原来使用铜线时的雷电浪涌保护设备的投资；
- 规格与特性
电源：宽电源供电，7-36V直流电源。
接口： 2路CAN，两路光口。
传输速率：小于100Kbps；。
通信方式：CAN总线。
通信距离：多模可以达到2000米，单模可以达到20-40公里。
配置方式：无需配置，自动适应速率
光纤：SC、LC可选口，双纤或者单纤。
M/S拨码开关：主站拨到M，从站拨到S。环网或总线式里面第一个是主，拨到M；其余是从，拨到S.。
保护：15KV静电保护，1600W浪涌保护
环境温度：-40---60°C
存储温、湿度：-40---80°C 5%---90%
三、LED指示灯
CAN_1_LED：闪烁表示CAN_1有数据收发；
CAN_2_LED：闪烁表示CAN_2有数据收发；
M/S_LED：灯灭为从设备，灯亮为主设备；
PWR_LED：灯亮表示电源工作；
linker1_LED：灯亮表示光纤模块1工作正常；
linker2_LED：灯亮表示光纤模块2工作正常；
B/S:灯亮为总线接法，灯灭为环网接法，自动判断接法。
四、光纤参数
单模、SC口、单双纤，波长1310nm。
五、注意事项
光纤与光模块不用时候应该用注意防潮、防尘。
