一、概述

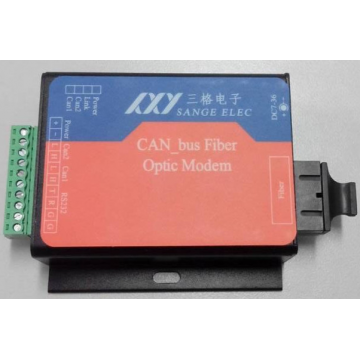

MS-F155-L是将CAN总线转为光纤的模块，可以延长CAN bus通信距离，最远可以达到20公里到40公里。采用光信号传输，模块有很好的抗电磁干扰能力。专用的光纤通信芯片设计电路，使数据通信稳定可靠，可用于比较恶劣的工矿环境。CAN信号的传输速率为500Kbps，设计了防雷、防静电电路，提供了优良的EMI/RFT特性。CAN接口采用零延迟转换时间技术、自动侦测数据流向的流控技术，使模块使用非常简单。两路CAN总线接口完全相互独立工作，不相互干扰。
- 规格与特性
电源：宽电源供电，7-36V直流电源。
接口：2路CAN总线，支持CAN1.0 CAN2.0协议标准，符合ISO/DIS 11898规范。一路光口，接光纤。一路232接口，支持RS-232双向传输。
传输速率：CAN可以达到500Kbps；
通信方式：两路CAN bus，每路CAN总线可以挂在128个节点。CAN实现透明传输，不需要任何设置。
通信距离：多模可以达到2000米，单模可以达到20-40公里。
光纤：SC、LC可选口，单模，单双纤可选，1310nm、1550nm可选。
保护：15KV静电保护，1600W浪涌保护
环境温度：-40---60°C
存储温、湿度：-20---50°C 5%---90%
体积：长80mm 宽60mm 高25mm
四、LED指示灯
CAN_1_LED：闪烁表示CAN_1有数据收发；
CAN_2_LED：闪烁表示CAN_2有数据收发；
link_LED：闪烁表示光纤收发；
Power_LED：电源指示灯；
五、光纤参数
单模、SC口（可选择其他接口，LC FC等）、单双纤可选，波长1310nm。
六、装修清单
AC220V/DC 9V电源适配器一个，使用说明书一份（销售日期，作为保修的依据），CAN光猫一台。
七、注意事项
光纤与光模块不用时候应该用注意防潮、防尘。
